JWH3530
- 品牌: 杰华特 JoulWatt
- 封装: QFN4x4-24
- 产品类别: DCDC
- 主要规格参数
- 规格书&资料
- 类似产品
产品描述
JW®H3530 是一款高度集成的双模有源钳位 PWM 控制器，针对电信和数据通信行业的下一代高密度、高性能和中小功率级隔离 DC-DC 转换器。
产品特点
支持电压模式控制和峰值电流模式控制
提高效率的自适应重叠时间控制
具有自供电运行的集成 120-V 高压启动电路
可编程最大占空比钳位
可编程软启动
具有 1 MHz 最大频率和同步能力的可编程振荡器
-2A / 3A的主开关驱动能力
−2A /1 A 的有源钳位开关驱动能力
具有可调迟滞的线路欠压锁定 (UVLO)
逐周期峰值电流限制
可调过功率保护
提高效率的自适应重叠时间控制
具有自供电运行的集成 120-V 高压启动电路
可编程最大占空比钳位
可编程软启动
具有 1 MHz 最大频率和同步能力的可编程振荡器
-2A / 3A的主开关驱动能力
−2A /1 A 的有源钳位开关驱动能力
具有可调迟滞的线路欠压锁定 (UVLO)
逐周期峰值电流限制
可调过功率保护
产品参数
VIN(V):18~75
Max Power: 300W

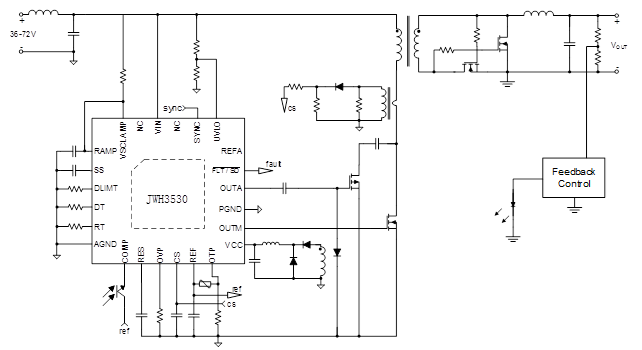

产品电路示意图
