JW5520S
- 品牌: 杰华特 JoulWatt
- 封装: QFN2X2-14
- 产品类别: DCDC
- 主要规格参数
- 规格书&资料
- 类似产品
产品描述
JW®5520S 是一款具有真正输出断开功能的同步高效升压转换器。 该装置采用恒定关断时间（COT）控制拓扑。该器件可以从低至 1.2V 的输入电压启动。 输入开关峰值电流可编程高达 9A，输出平均负载电流限制可通过外部电阻器进行编程。
产品特点
1.2V 最小启动输入电压
1.2V 至 5.5V 输入电压范围
2.5V 至 5.5V 输出电压范围
从 2.8V 输入支持 5V/3.5A 输出
高达 9A 的可编程开关峰值电流限制
可编程平均负载电流限制
600kHz 伪恒定频率开关
低静态电流：<40uA
全负载范围内的高效率
真正的输出与输入断开
热关断和输出短路保护
封装：QFN2x2-14
1.2V 至 5.5V 输入电压范围
2.5V 至 5.5V 输出电压范围
从 2.8V 输入支持 5V/3.5A 输出
高达 9A 的可编程开关峰值电流限制
可编程平均负载电流限制
600kHz 伪恒定频率开关
低静态电流：<40uA
全负载范围内的高效率
真正的输出与输入断开
热关断和输出短路保护
封装：QFN2x2-14
产品参数
1.2V 至 5.5V 输入电压范围
2.5V 至 5.5V 输出电压范围
2.5V 至 5.5V 输出电压范围

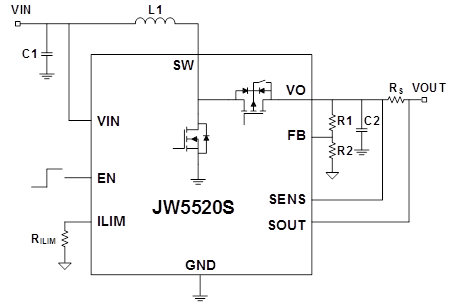

产品电路示意图
