JW1121A
- 品牌: 杰华特 JoulWatt
- 封装: JW1121A
- 产品类别: DCDC
- 主要规格参数
- 规格书&资料
- 类似产品
产品描述
JW®1121A是一款电流模式单片降压LED驱动器。 JW1121A的输入范围为4.2V-20V，可提供1.5A的连续输出电流和两个集成的N沟道MOSFET。 内部同步电源开关无需使用外部肖特基二极管即可提供高效率。 它将模拟调光模式和PWM信号与模拟调光模式集成在一个控制引脚上。
JW1121A通过LED短路保护，热保护，启动电流失控保护，输入欠压锁定保证了稳定性。
JW1121A采用6引脚SOT23封装，提供外部元件简单的紧凑的解决方案。
产品特点
1. 4.2V至20V的工作输入范围
1.5A输出电流
2.效率高达94％
@ Vin = 12V，Vout = 6V
3. 1MHz开关频率
4. PWM到模拟调光模式
5.输入欠压锁定
6.启动电流失控保护
7. LED短路保护
8.热保护
9.采用SOT23-6封装
产品参数
输入：4.2〜20V
频率：1MHz

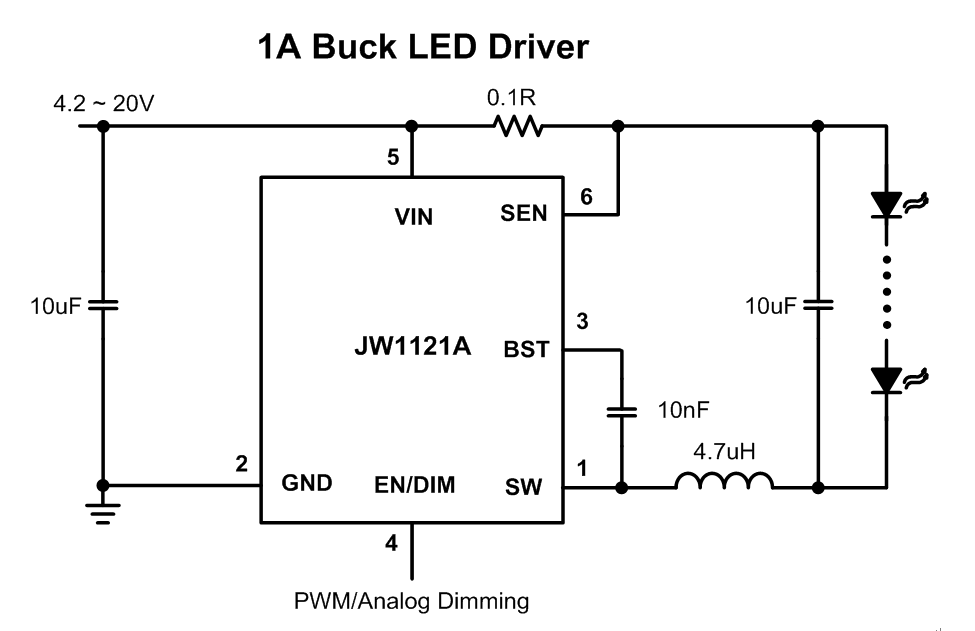

产品电路示意图
JW®1121A是一款电流模式单片降压LED驱动器。 JW1121A的输入范围为4.2V-20V，可提供1.5A的连续输出电流和两个集成的N沟道MOSFET。 内部同步电源开关无需使用外部肖特基二极管即可提供高效率。 它将模拟调光模式和PWM信号与模拟调光模式集成在一个控制引脚上。
JW1121A通过LED短路保护，热保护，启动电流失控保护，输入欠压锁定保证了稳定性。
JW1121A采用6引脚SOT23封装，提供外部元件简单的紧凑的解决方案。
产品特点
1. 4.2V至20V的工作输入范围
1.5A输出电流
2.效率高达94％
@ Vin = 12V，Vout = 6V
3. 1MHz开关频率
4. PWM到模拟调光模式
5.输入欠压锁定
6.启动电流失控保护
7. LED短路保护
8.热保护
9.采用SOT23-6封装
产品参数
输入：4.2〜20V
频率：1MHz
产品电路示意图
