产品描述
JW®3302 是专用的锂电BMS模拟前端，具有高集成度的特点，适用于电动工具，电动自行车以及UPS 后备电源等。内置12bit VADC 用于采集电芯电压和电芯温度，集成12bit CADC采集充放电电流，可配合MCU统计PACK剩余容量。
内部集成电芯充电过压放电欠压保护，电芯充放电高低温保护，充放电过流保护，短路保护等。 集成低边NMOS驱动，集成均衡开关提高电芯一致性。
内置SPI操作接口，支持菊花链级联，方便高于14串的电池包设计。

产品特点
12-bit VADC用于采集电压/温度
  14路电压采集通道
  4路温度采集通道
12-bit CADC 用于采集电流
  综合保护功能
 内置均衡开关小电流检测功能
3.3V 稳压电源用于MCU供电
  低边NMOS驱动
  CTLD优先控制放电MOSFET关闭
  SPI通讯接口
  工作模式
  采集模式      1mA
  休眠模式      130uA
  运输模式      80uA

产品参数
1. 适用于总压在8-60V的锂电池PACK
2. 适用于电池节数：4~14Cells
3 .温度监控通道：4路
4. 低边NMOS驱动输出高电平：12V

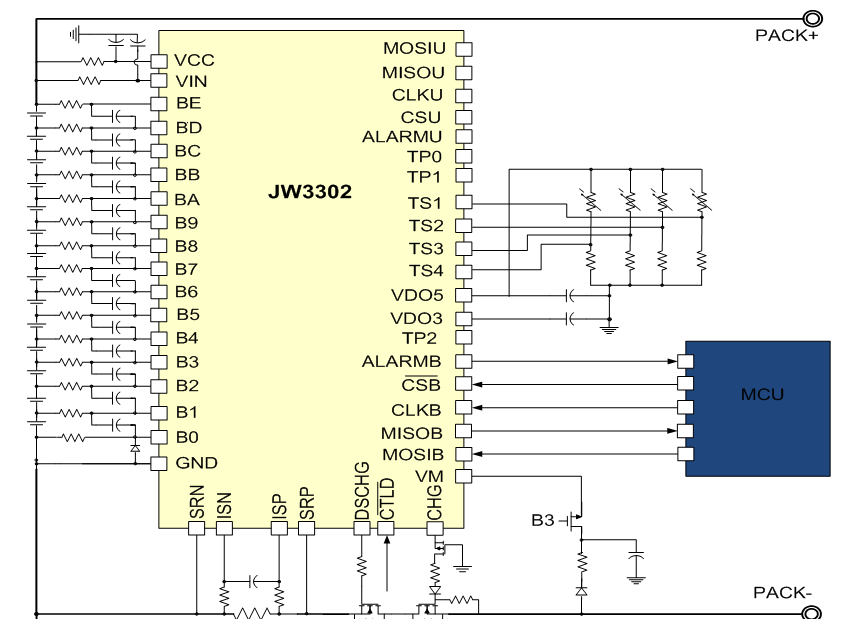

产品电路示意图
