产品描述
JW®3317 系列是专业的5/6/7 节可充电电池保护芯片，具有高集成度的特点，适用于电动工具，电动自行车以及UPS 后备电源等。JW3317通过检测各节电池的电压、充放电电流以及环境温度等信息实现电池过充、过放、放电过电流、短路、充电过电流、温度保护等保护功能，通过外置电容来调节放电过电流保护延时。JW3317 可以实现多个芯片级联，对8节或8 节以上电池包进行保护。

产品特点
1.纯硬件实时采样保护，60V高压工艺稳定可靠
2.单芯片支持5/6/7串电池组
3.支持三元电池和磷酸铁锂电池应用，过充阈值在3.55~3.9,4.1~4.4V区间内修调可选，高精度检测
4. 充电过流保护和三级放电过流保护
5. 外接NTC可实现2路过温保护和低温保护
6. 电池断线保护
7. 多颗芯片级联使用，保护10串以上电池
8. 低工作电流20uA，低休眠功耗12uA

产品参数
1.适用于总压在8-60V的锂电池PACK
2. 适用于电池节数：5/6/7 Cells
3 .温度监控通道：2路
4. 低边NMOS驱动输出高电平：12V

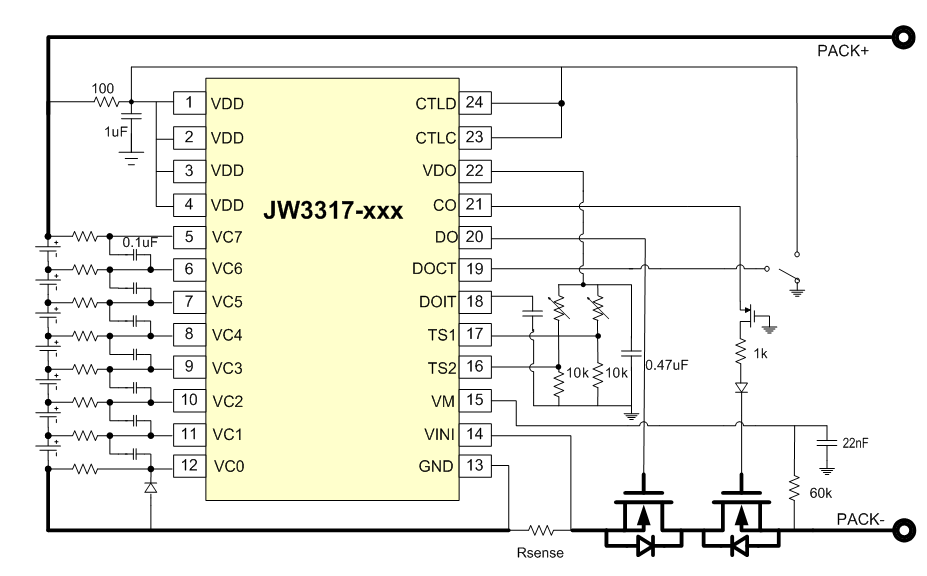

产品电路示意图
