产品描述
JW®3510是一款微功率隔离式反激式转换器。 通过直接从初级侧反激波形采样隔离输出电压，该器件不需要第三个绕组或光隔离器进行调节。 输出电压可以通过一个外部电阻进行编程。 此外，内消旋和软启动进一步减少了外部元件数量。
JW3510的输入电压范围为3.0V至48V，可提供高达7W的隔离输出功率。 初级侧可通过内部集成75V N通道DMOS电源开关提供1.4A峰值电流。 JW3510在不同负载下设计有边界模式，非连续模式和突发模式工作，以改善负载调节并保持高效率，同时最大限度地降低输出电压纹波。
JW3510采用SOT23-5封装。 高度集成使得易于使用，低元件数和高效率的应用解决方案可用于隔离电源传输。

产品特点
1. 3.0V至48V工作输入范围
2. 1.4A，75V内部DMOS电源开关
3.工作频率高达430KHz
4.低静态电流
5.重载时的边界模式操作
6.轻负载时的突发模式操作
7.带有单个外部电阻的VOUTSet
8.最小负载<0.5％（典型值）的全输出
9.内消旋和软启动
10.输入欠压锁定
11.输出短路保护
12.热保护
13.SOT23-5封装
产品参数
1. 输入电压：3V至48V
2.功率范围：≤7W
3.内部MOSFET击穿电压：75V
3. MOSFET Rdson：0.5Ω
4.最高频率：430kHz

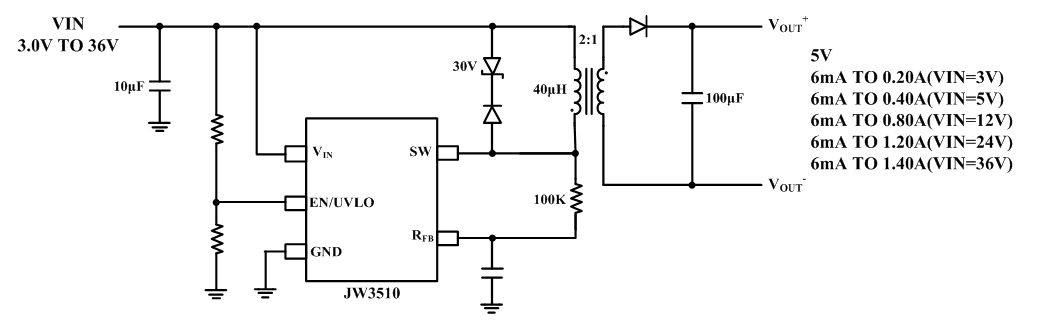

产品电路示意图
